Situations professionnelles

Projet système :

Mise en place d'une solution de supervision (Zabbix)

Dans le cadre de ce projet, j'ai conçu et mis en œuvre une infrastructure centrée supervision à l'aide de Zabbix, afin de surveiller l'état, les performances et la disponibilité des services critiques au sein du réseau de l'entreprise. L'objectif principal était de garantir une visibilité en temps réel sur les équipements et serveurs, tout en assurant la détection proactive des anomalies.

Détails techniques :

• Plateforme de virtualisation : Utilisation d'un serveur ESXi hébergeant l'ensemble des machines virtuelles du projet.

• Serveur Zabbix : Déploiement de Zabbix sur une VM Debian 12, configurée comme serveur de supervision principal.

• Services Windows : Intégration d'un serveur Windows Server 2022 jouant plusieurs rôles :

  • ADDS (Active Directory) pour la gestion des utilisateurs.

  • DNS pour la résolution de noms.

  • DHCP pour l'attribution dynamique des adresses IP.

• Poste client : Machine virtuelle Windows 10 rattachée au domaine Active Directory et supervisée via Zabbix Agent.

• Équipements réseau : Un switch relie le serveur ESXi à l'ensemble des VM simulant un environnement d'entreprise.

Architecture du projet :

Infrastructure virtuelle (hébergée sur ESXi) :

• Switch virtuel

• VM1 – Zabbix Server (Debian) :

  • Supervision via interface web

  • Surveillance des équipements réseau et des services

• VM2 – Windows Server 2022 :

  • Contrôleur de domaine (AD)

  • Serveur DNS et DHCP

• VM3 – Client Windows 10 :

  • Rattaché au domaine

  • Supervision via Zabbix Agent

Objectifs atteints :

• Supervision centralisée fonctionnelle : Zabbix permet la visualisation des performances réseau, l'état des services, la charge CPU/RAM, l'espace disque, etc.

• Alerting et notifications : Mise en place de triggers Zabbix et configuration de scénarios d'alerte en cas d'incident (perte de connectivité, saturation CPU…).

• Infrastructure prête à l'échelle : Possibilité d'ajouter facilement de nouveaux équipements ou services à superviser.

• Tests de validation réussis :

  • Visualisation des métriques dans le tableau de bord Zabbix

  • Détection de l'arrêt d'un service

  • Alertes envoyées sur les anomalies simulées

  • Fonctionnement correct des services DHCP/DNS/AD

Compétences mises en œuvre :

• Administration système sous Linux (Debian) et Windows Server

• Mise en place d'un hyperviseur (ESXi) et création de VM

• Installation, configuration et sécurisation de Zabbix

• Configuration de services d'infrastructure réseau (DHCP, DNS, AD)

• Déploiement et paramétrage de Zabbix Agent sur hôtes supervisés

• Analyse d'événements, création de templates et mise en place de graphiques/rapports

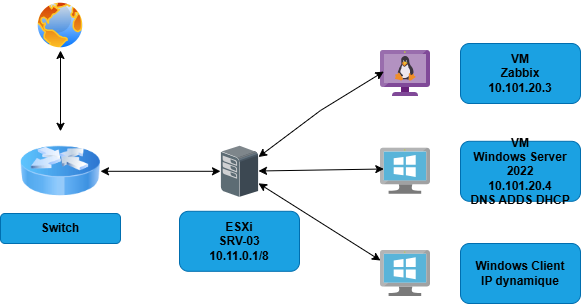

Schéma réseau :

Projet réseau :

Mise en place d'une infrastructure réseau intersites avec routage et DHCP

Dans le cadre de ce projet, j'ai réalisé la conception et l'implémentation d'une infrastructure réseau inter-sites permettant la communication entre plusieurs sites distants. L'objectif principal était d'assurer une connectivité fiable, une gestion dynamique des adresses IP et une bonne segmentation des réseaux pour garantir un fonctionnement optimal et sécurisé.

Détails techniques :

• Routage inter-sites : Configuration de deux routeurs pour assurer la communication entre les sites distants (Paris et Orléans).
• Gestion du DHCP : Mise en place d'un serveur Debian DHCP sur le site d'Orléans pour l'attribution automatique des adresses IP.
• Segmentation réseau : Définition de sous-réseaux distincts avec des masques adaptés pour optimiser la gestion des adresses IP.
• Sécurité et isolation : Configuration des permissions et des règles de routage pour garantir une isolation partielle des réseaux.

Architecture du projet :

• Site N°1 - Pare 1 :
  • Routeur
  • Switch pour connecter les équipements locaux
  • Un PC client affecté dynamiquement via DHCP
• Site N°2 - Pare 2 :
  • Routeur
  • Switch pour la distribution locale
  • Serveur Debian DHCP pour la gestion des adresses des 2 sites
  • Un PC client configuré pour récupérer son IP automatiquement

Objectifs atteints :

• Connectivité inter-sites assurée grâce au routage entre Paris et Orléans.
• Gestion dynamique des IP avec un serveur DHCP fonctionnel.
• Infrastructure évolutive permettant l'ajout de nouveaux services comme un serveur Active Directory ou un serveur DNS.
• Tests de validation réussis : attribution d'IP automatique, ping entre les sites, vérification des routes sur les routeurs.

Ce projet met en avant mes compétences en administration réseau, configuration des équipements Cisco, gestion du DHCP, ainsi que la mise en place d'un routage efficace et sécurisé.

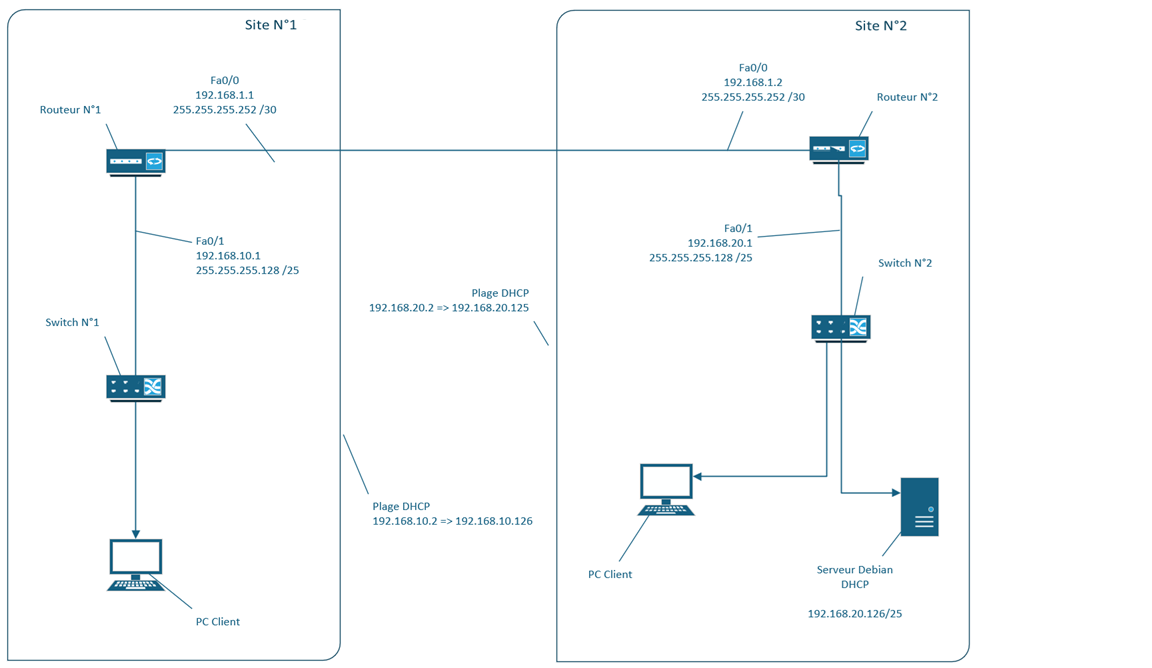

Schéma réseau :
